CubeLine – Die kubische Kassettenmarkise für modernes Fassadendesign
CUBLINE

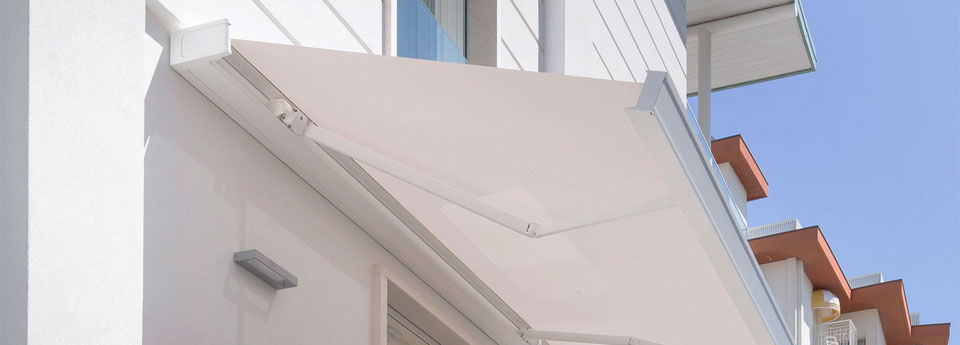

Die CubeLine ist die ideale Lösung für alle, die puristische Gestaltung und moderne Technik kombinieren möchten. Mit ihrer kubisch klaren Form, der vollständig geschlossenen Kassette und den versteckten Befestigungspunkten ist sie wie gemacht für moderne Fassaden, Stadtvillen und Architekturbauten. Gleichzeitig überzeugt sie durch ihre robuste Technik und hohe Funktionalität
Maße Baubarkeit - Bedienung:
Maximale Breite x Ausfall
600 cm x 360 cm
.
.
Neigung :
5° - 35°
manuell einstellbar über Gelenkarme
.
Bedienung:
Handkurbel
Standardmotor 230 V
Funkmotor 230 V
Funkmotor mit Nothandkurbel 230 V
.
Ausstattungen:
✅ Vollkassette mit Tuchabdeckschale
🟥 Kein Schattenplus möglich
🟥 Keine Bedienung über Handkurbel möglich
.
.
:
Farbe und Design
Gestellfarben - CUBLINE hochwertig Beschichtet:
Lieferbar in vier Standardfarben: Anthrazitgrau (RAL 7016), Silber/Grau (RAL 9006), Reinweiß (RAL 9010) und Anthrazit (DB 703)
Zweifarbige Gehäuse-Gestaltung ohne Aufpreis – Blendenfarbe und Kassettengrund farblich kombinierbar
Hinweis zur Farbdarstellung: Bitte beachten Sie, dass die hier gezeigten Farben je nach Bildschirmeinstellung von den Originalfarbtönen abweichen können.
Finden Sie den passenden Markisenstoff zu Ihrer Markise
Wählen Sie aus den zur Verfügung stehenen Stoffkollektionen Ihren Wunsch Markisenstoff u. das passende Design
Umfassende Produktinformationen
Die CUBELINE ist mehr als nur eine Markise – sie ist ein architektonisches Gestaltungselement, das Funktion, Schutz und Design perfekt verbindet. Mit ihrer kubischen Vollkassette, der stabilen Technik und diskreten Zusatzelementen ist sie die perfekte Wahl für alle, die klare Linien, hochwertige Optik und verlässliche Qualität suchen. MOBAU bietet die CubeLine maßgefertigt, CE-zertifiziert.
Premium-Gelenkarm-Technologie – Kipp-Gelenkarm für perfekte Tuchspannung
Ausgestattet mit einem Kipp‑Gelenkarm, der beim Ausfahren werden die Gelenkarme mit Ausfallprofil beweglich nach vorne kippt , beim einfahren wird das Ausfallprofil wieder in die waagrechte poistion justiert und sorgt somit bei jeder Neigung für eine immer dicht schließende Kassette.
Gelenkarme mit gesenkgeschmiedeten Armgelenken und Hochleistungs-Gurtband, das die Federkraft zuverlässig hält – langlebig und wartungsfrei
Maße und technische Daten
Max. Breite: 600 cm, Ausfall bis 360 cm – ideal für mittlere bis große Terrassen
Kubische Vollkassette schützt Tuch, Gelenkarme und Technik – innen mit Tuchabdeckschale für optimale Optik.
Montierbar nur an der Wand und Decke
Farboptionen & Zweifarbigkeit
Lieferbar in vier Standardfarben: Anthrazitgrau (RAL 7016), Silber/Grau (RAL 9006), Reinweiß (RAL 9010) und Anthrazit (DB 703)
Zweifarbige Gehäuse-Gestaltung ohne Aufpreis – Blendenfarbe und Kassettengrund farblich kombinierbaralität & wetterfeste Optionen
Markisentuch-Auswahl
Über 300 Markisentuch-Dessins zur Auswahl
SATTLER Elements Kollektion: spinndüsengefärbte Markenstoffe – lichtecht, UV-stabil und besonders langlebig
Optional: LUMERA & LUMERA All Weather – wasser- und schmutzabweisend, glatte Struktur
Alle Stoffe sind CE-zertifiziert, wetterfest und farbbrillant
Bedienung, Komfort & Zusatzoptionen
Serienmäßig Motorbetrieb, wahlweise mit Schalter oder Funksteuerung (inkl. Smart-Home).
Inkl. Softstopp und automatischem Tuchlängenausgleich für gleichmäßige Spannung
Montage & Sicherheit
Wandmontage und Deckenmontage mit Kipp-Gelenkarm; Rückseite bündig abschließbar, Konsolen unsichtbar angebracht
Windklasse 2 & CE‑zertifiziert – geprüft für zuverlässigen Einsatz bei bis zu 48 km/h Windgeschwindigkeit bei Montage auf druckfestem Untergrund Beton
Made in Germany, CE‑geprüft und für höchste Qualitätsansprüche gefertigt
INNOVATIVE GELENKARMTECHNIK
Die Gelenkarme der K-Design verfügen über gesenk-geschmiedete Armmittelgelenke und Segmentverbindungen über ein Hochleistungsgurt. Die Kombination erreicht perfekte Leistung und präzisen Bewegungsfluss der Arme. Das Hochleistungsgurtband ist garantiert - Farb- und UV-Beständig und zu 100% wartungsfrei.
Immer dicht schließende Kassette über Kippgelenkarme
Die Neigung der CUBLINE wird über die Gelenkarme eingestellt, sodaß die Kassette bei jeder Neigung waagerecht steht. Für eine zuverlässiges und dichtes Schließverhalten sorgt der patentierte Kippgelenkarm.
Maximale Breite x Ausfall
600 cm x 360 cm
.
.
CUBLINE – Einzelanlage – Verfügbare Abmessungen (Breite × Ausfall)
Breite \ Ausfall [cm]
160
210
260
310
360
250
✅
❌
❌
❌
❌
300
✅
✅
❌
❌
❌
350
✅
✅
✅
❌
❌
400
✅
✅
✅
✅
❌
450
✅
✅
✅
✅
✅
500
✅
✅
✅
✅
✅
550
✅
✅
✅
✅
✅
600
✅
✅
✅
✅
✅
Bei der Cubline Kassettenmarkise muss konstruktionsbedingt die Breite immer größer dimensioniert sein wie der Ausfall. Die entsprechenden Grenzmaße für die Mindestbreite bei jeweiligem Ausfall siehe in nachfolgender Tabelle.
Ausfall in cm:
160
210
260
310
360
minimal mögliche Breite
200
250
300
350
400
Baubarkeiten bei Verwendung verschiedener Markisenstoffe
Gewebe
Breite
Ausfall
Verarbeitung
geklebt
Sattler Elements
600
360
längs/genäht (Standard)
Optional
Sattler Lumera
600
360
längs/genäht
Optional
Sattler Lumera Allweather
–
–
nicht möglich
Soltis Lounge 96
400
260
längs/HF-geschweißt
Standard
Neigung :
5° - 35°
manuell einstellbar über Gelenkarme
.
Montagemöglichkeiten CUBLINE
Wand-, Deckenmontage mit robusten Konsolen
Windklasse 2 nach DIN EN 13561 – bis Windgeschwindigkeit 5 = 38 km/h bei Montage auf druckfestem Untergrund Beton
Erweiterte Konsolenauswahl bei Montageuntergrund nicht druckfestem Untergrund
Konsolenanzahl abgängig von Breite und Ausfall
Konsolen Plan - Anzahl Konsolen nach Breite u. Höhe
CUBELINE – Mindestanzahl Konsolen
Konsolenanzahl bei Montage auf Betonuntergrund (max. 7.500 N Auszugskraft).
Breite [cm]
Ausfall [cm]
160
210
260
310
360
250
2
2
300
2
2
2
350
2
2
2
2
400
2
2
2
2
–
500
3
3
3
2/1
2/1
600
3
3
3
2/1
2/1
Legende: „–“ = nicht möglich · Leere Felder = keine Angabe · „2/1“ = werksseitige Kombination gemäß Konsolplan.
Wandkonsolen laut Plan im Lieferumfang enthalten!
*Ab Ausfall 310 cm wird je Armhalter 1x 660 mm
Konsole geliefert. Ab einer Breite von 401 cm wird
für die Mitte der Markise zusätzlich 1x 360 mm Konsole
geliefert!
• Die Anzahl der Konsolen richtet sich nach dem
Befestigungsuntergrund und den Gegebenheiten
vor Ort und ist danach zu bestimmen
• Montagematerial (nicht im Lieferumfang), angepasst
an jeweiligen Montageuntergrund siehe
Kapitel Befestigungsmittel
• Bewertung des Montageuntergrundes erfolgt
durch den Fachhändler
Maß X = Positionierung er armnahen Konsolen
Die Kassettenmarkise CUBLINE B bietet neben der hochwertigen Grundausstattung keine weiteren optionalen Ausstattungsmöglichkeiten.
Die Bedienung der Cubline kann über Standardmotor 230 V und Schalterbedienung oder Funkmotor 230 V Handsender und SmartHome erfolgen . Die bei unseren Kassettenmarkisen eingesetzten Antriebsmotore sind mit Stoftstopp - Drehmomentabschaltung und automatischem Tuchlängenausgleich ausgestattet. Die sorgt für ein sanftes und immer gleichmäßiges Schließverhalten der Kassette.
Impuls durch:
Motor fest Verkabelt 230 V - Steuerungselemente verkabelt
Motor fest Verkabelt 230 V - Steuerungs - Impuls über Funk - kabellos.
Sensor: Windwächter Bedienung Schalter
Sensor: Rüttelsensor Bedieung: Handsender
Wind & Sonnenwächter - verkabelt - 230 Vm - Bedienung über Steuerpanel
Sonnensor - Funk Bedienung Hand oder Wandsender A/M Automatik ein/aus.
Wind - Sonnen - Regenwächter verkabelt - 230 V - Bedienung Steuerpanel
Funk Wind - Sonnen - Regenwächter - Bedienung Hand o. Wandsender A/M Automatik ein/aus
Alle IO Funksensoren sind ausgehend für Funkbedienung mit Hansender oder Wandsender - zusätzlich mit Smart-Home Steuerung bedienbar.
