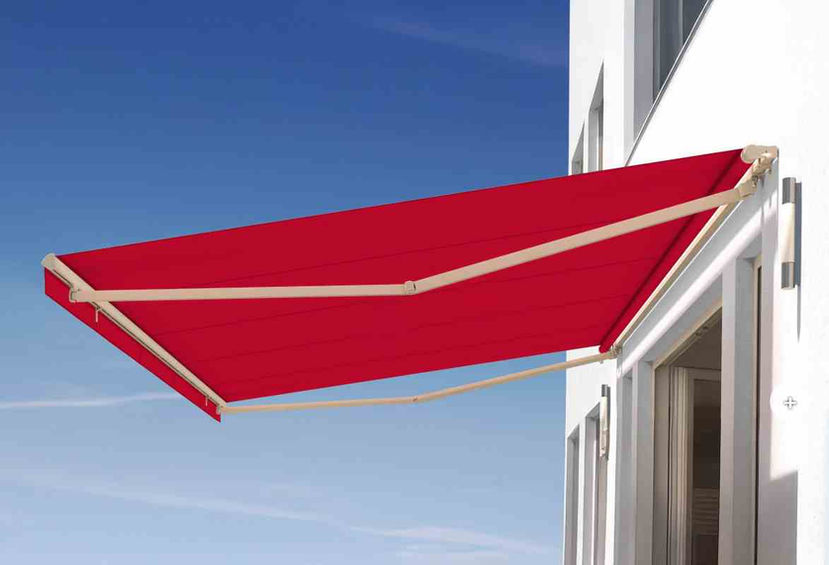

Die offene Gelenkarmmarkise BaseLine – Preisgünstiger Einstieg mit hoher Qualität
Maße Baubarkeit - Bedienung:
Maximale Breite x Ausfall
600 cm x 350 cm
.
.
Neigung :
5° - 40°
manuell einstellbar
optional stufenlos mit Handkurbel
Bedienung:
Handkurbel
Standardmotor 230 V - Schalterbedienung
Funkmotor 230 V
Funkmotor mit Nothandkurbel 230 V
SmartHome Steuerung
.
Ausstattungen:
Optionale Ausstattungen:
✨ Schatten Plus - mit Handkurbel
✨ Schutzdach (nur Wandmontage)
✨ LED - Beleuchtung unten am Tragrohr
.
.
Farbe und Design
Gestellfarben BASELINE hochwertig pulverbeschichtet RAL oder in DB - Farben
Standardfarben:
 RAL 9010 weiss |  RAL 9006 silber |  RAL 7016 anthrazitgrau - matt |
Optionale Farbbeschichtungen:
 |
Hinweis zur Farbdarstellung: Bitte beachten Sie, dass die hier gezeigten Farben je nach Bildschirmeinstellung von den Originalfarbtönen abweichen können.
Finden Sie den passenden Markisenstoff zu Ihrer Markise
Wählen Sie aus den zur Verfügung stehenen Stoffkollektionen Ihren Wunsch Markisenstoff u. das passende Design
Umfassende Produktinformationen
Die BaseLine bietet einen preislich attraktiven Einstieg in die Welt hochwertiger Markisentechnik. Trotz ihrer offenen Bauform überzeugt sie mit robuster Verarbeitung, smarten Extras wie Schattenplus und LED – und ist durch die flache Konstruktion besonders montagefreundlich. Ideal für alle, die Funktion, Qualität und Flexibilität suchen
Technische Highlights
Offene Gelenkarmmarkise mit klassischem Design
Mit Stahltragrohr (40 × 40 mm - Wandungsstärke 2 mm)
Tuchwelle und Tragrohr auf gleicher Achse – besonders flache Bauweise für niedrige Montagesituationen
Robuste Gelenkarme mit 4-fach Multiflex-Stahlseilzug und 2-fach Federzug – geprüft für bis zu 70.000 Zyklen
Größen, Varianten & Ausstattung
Maximale Breite bis 600 cm, Ausfall bis 350 cm
Volant (Standard 20 cm), in vier Formen wählbar
Optional mit Schutzdach bei freier Montage – schützt Tuch und Technik zusätzlich
Optional mit LED-Beleuchtung, Funkmotor, Sensorik oder Schattenplus
Kurbelbedienung serienmäßig – auf Wunsch elektrisch mit Somfy-Motor oder Funk (RTS/io)
Optional Neigung bequem einstellbar – stufenlos verstellbar über Handkurbel zwischen 5° und 40°
Gestellfarben (Standard):
Verkehrsweiß (RAL 9016)
Weißaluminium (RAL 9006)
Anthrazitgrau Feinstruktur (RAL 7016 FS)
Sonderfarben (gegen Aufpreis):
DB 703, DB 701–704
Alle RAL-Töne möglich (Feinstruktur, glatt, matt oder glänzend)
Markisentuch-Auswahl:
Über 350 Dessins
SATTLER Elements Kollektion mit spinndüsengefärbten Acrylstoffen – UV-beständig, farbecht, schmutzabweisend
Optional: LUMERA & LUMERA All Weather – besonders glatte, pflegeleichte Premiumstoffe
Sicherheit & Garantie
5 Jahre Garantie auf Gestell, Gelenkarme, Technik und Stoffe
Made in Germany, CE-zertifiziert
ZUVERLÄSSIGE GELENKARMTECHNIK
Die BASELINE-Markise von MOBAU Markisen überzeugt durch eine hochwertige Mechanik, die entscheidend zur Stabilität und Lebensdauer beiträgt. Ihre robusten Gelenkarme ermöglichen einen Ausfall von bis zu 3500 mm und garantieren eine gleichmäßige Tuchspannung über die gesamte Nutzungsdauer. Dank eines verstärkten 4-Fach -Multiflex-Kraftbands mit über 70.000 garantierten Bewegungszyklen sowie einer doppelten Federzug-Technik bleibt das Markisentuch auch bei häufiger Nutzung stets optimal gespannt.Bruchsichere Armmittelgelenke aus gesenkgeschmiedetem Aluminium
Maximale Breite x Ausfall
600 cm x 350 cm
.
.
BaseLine – Einzelanlage – Verfügbare Abmessungen (Breite × Ausfall)
Breite \ Ausfall [cm]
150
200
250
300
350
200
✅
❌
❌
❌
❌
250
✅
✅
❌
❌
❌
300
✅
✅
✅
❌
❌
350
✅
✅
✅
✅
❌
400
✅
✅
✅
✅
✅
450
✅
✅
✅
✅
✅
500
✅
✅
✅
✅
✅
550
✅
✅
✅
✅
✅
600
✅
✅
✅
✅
✅
Bei der BASLINE Gelenkarmmarkise muss konstruktionsbedingt die Breite immer größer dimensioniert sein wie der Ausfall. Die entsprechenden Grenzmaße der Mintestbreite bei jeweiligem Ausfall siehe in nachfolgender Tabelle. Sollte es erforderlich sein, dass der Ausfall größer oder gleich der Breite ausgeführt werden muß, empfehlen wir die Markise Type BASLINE Mega
Ausfall in cm:
150
200
250
300
350
mind. Breite Bedienung Handkurbel oder Motor mit Nothandkurbel
190
240
290
340
390
mind. Breite bei Motorantrieb Schalter oder Funk
182
232
282
332
Baubarkeiten in Abhängigkeit Markisenstoff - Kollektionen
Obertuch Markise
Gewebe
Breite
Ausfall
Verarbeitung
geklebt
Sattler Eelements
600
350
längs/genäht (Standard)
optional
Sattler Lumera
600
350
längs/genäht
Optional
Sattler Lumera Allweather
600
350
längs/genäht
Optional
Soltis Lounge 96
450
250
längs/HF-geschweißt
Standard
Schattenplus (bis max. 300 cm Markisenausfall)
Gewebe
Max. Ausfahrbar cm
Verarbeitung
geklebt
Sattler Elements
100
längs/genäht (Standard)
optinal
Sattler Lumera
100
längs/genäht
Optional
Sattler Allweather
70
längs/genäht
Optional
Twilight Pearl 297…
150
nahtlos*/genäht
Twilight Comfort 262…
150
nahtlos*/genäht
Sunworker Standard
150
nahtlos*/HF-geschweißt
Standard
Soltis 86
150
nahtlos*/HF-geschweißt
Standard
Soltis 92
150
nahtlos*/HF-geschweißt
Standar
Neigung :
5° - 40°
manuell einstellbar
optional stufenlos mit Handkurbel
Montagemöglichkeiten BASLINE
Wand-, Decken- oder Dachsparrenmontage mit robusten Konsolen
Windklasse 2 nach DIN EN 13561 – bis Windgeschwindigkeit 5 = 38 km/h bei Montage auf druckfestem Untergrund Beton
Erweiterte Konsolenauswahl bei Montageuntergrund nicht druckfestem Untergrund
Konsolenanzahl abhängig von Breite und Ausfall
Konsolenplan - nach Breite u Ausfall
BaseLine – Mindestanzahl Konsolen nach Breite und Ausfall
Breite [cm]
Ausfall 150
Ausfall 200
Ausfall 250
Ausfall 300
Ausfall 350
150
2
2
–
–
–
200
2
2
2
2
–
250
2
2
2
2
4
300
2
2
2
4
4
350
2
2
2
4
4
400
2
2
2
4
4
450
3
3
3
5
5
500
3
3
3
5
5
550
3
3
5
5
5
600
3
3
5
5
5
Hinweise:
• Wandkonsolen laut Plan im Lieferumfang enthalten (Befestigung auf Beton).
• Die endgültige Anzahl der Konsolen richtet sich nach Befestigungsuntergrund und Gegebenheiten vor Ort.
• Montagematerial ist nicht im Lieferumfang enthalten; siehe Kapitel Befestigungsmittel
Mas X = Position der Armnahen Konsolen :
Richtige Positionierung der Konsolen:
SCHATTEN plus - Vario-Volant
Bedienung ausschließlich über Handkurbel
Ausfahrbar stufenlos bis 90 cm
Empfohlene Stoffe nahtlos - Bei Einsatz von ACRYL-Stoffe mit Nähten kann es zu vermehrten Wickelfaltenbildung kommen.
Maximal möglicher Ausfall 300 cm

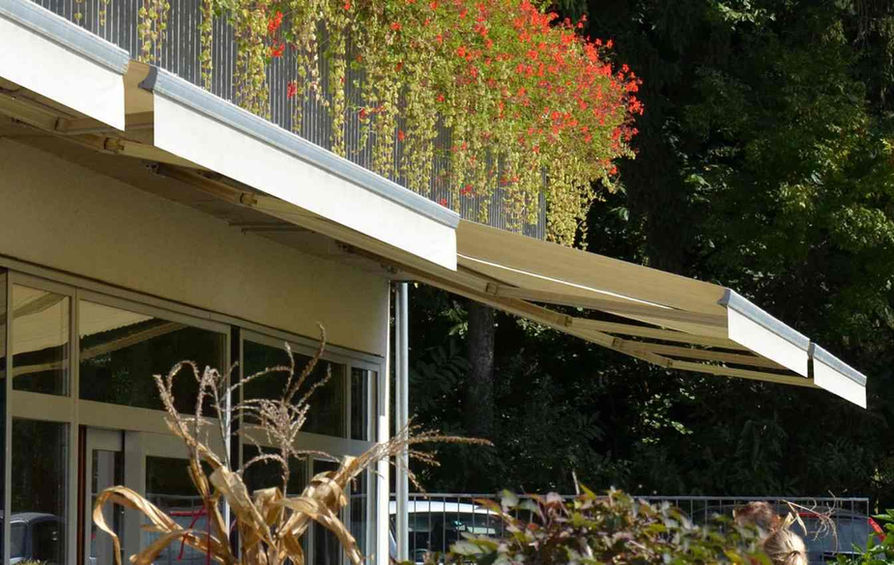

SCHUTZDACH
Bei von oben ungeschützter Wandmontage, kann die Basline mit einem zusätzlichen Schutzdach ausgestattet werden. Dies schützt das aufgewickelte Markisentuch von oben und von der Seite.
Stufenlosen Neigungseinstellung
Die Neigung der Gelenkarmme kann bei der Ausstattung mit stufenloser Neigungseinstellung über Handkurbel variabel im Bereich von 5 bis 40 ° eingestellt werden. Maximal möglicher Ausfall 300 cm
Für die Bedienung der Markise stehen Ihnen alle optionen offen. Von Handkurbel bis SmartHome. Besonders möchten wir hier unseren Funkmotor mit Nothandkurbel Bedienung erwähnen. Dies ermöglicht die Bedienung der Markise auch dann wenn der Motor nicht funktionsfähig ist. z.B. bei Stromausfall.
Impuls durch:
Motor fest Verkabelt 230 V - Steuerungselemente verkabelt
Motor fest Verkabelt 230 V - Steuerungs - Impuls über Funk - kabellos.
Sensor: Windwächter Bedienung Schalter
Sensor: Rüttelsensor Bedieung: Handsender
Wind & Sonnenwächter - verkabelt - 230 Vm - Bedienung über Steuerpanel
Sonnensor - Funk Bedienung Hand oder Wandsender A/M Automatik ein/aus.
Wind - Sonnen - Regenwächter verkabelt - 230 V - Bedienung Steuerpanel
Funk Wind - Sonnen - Regenwächter - Bedienung Hand o. Wandsender A/M Automatik ein/aus
Alle IO Funksensoren sind ausgehend für Funkbedienung mit Hansender oder Wandsender - zusätzlich mit Smart-Home Steuerung bedienbar.
